ข้อกำหนดในการติดตั้งสำหรับมอเตอร์ขนาด 500 กิโลวัตต์มีอะไรบ้าง?

ในฐานะซัพพลายเออร์มอเตอร์ขนาด 500kW ฉันมักถูกถามเกี่ยวกับข้อกำหนดในการติดตั้งสำหรับเครื่องจักรที่ทรงพลังเหล่านี้ มอเตอร์ขนาด 500kW เป็นการลงทุนที่สำคัญ และการติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพ อายุการใช้งาน และความปลอดภัยสูงสุด ในบล็อกโพสต์นี้ ผมจะเจาะลึกข้อกำหนดการติดตั้งที่สำคัญสำหรับมอเตอร์ขนาด 500kW โดยให้ข้อมูลเชิงลึกอันมีค่าสำหรับผู้ที่ต้องการรวมมอเตอร์ดังกล่าวเข้ากับการดำเนินงานทางอุตสาหกรรมของตน

การเตรียมสถานที่

ขั้นตอนแรกในการติดตั้งมอเตอร์ขนาด 500kW คือการเตรียมสถานที่ติดตั้ง สิ่งนี้เกี่ยวข้องกับการพิจารณาที่สำคัญหลายประการ:

ข้อกำหนดด้านพื้นที่

มอเตอร์ขนาด 500kW มีขนาดค่อนข้างใหญ่และต้องการพื้นที่เพียงพอสำหรับการติดตั้ง ใช้งาน และบำรุงรักษา ควรติดตั้งมอเตอร์ในบริเวณที่มีการระบายอากาศดีและมีระยะห่างเพียงพอเพื่อให้อากาศไหลเวียนได้อย่างเหมาะสม ตามกฎทั่วไป ควรมีระยะห่างอย่างน้อย 3 ฟุตในทุกด้านของมอเตอร์ และด้านบนมีระยะห่าง 5 ฟุต พื้นที่นี้จำเป็นเพื่อป้องกันความร้อนสูงเกินไป และเพื่อให้เจ้าหน้าที่ซ่อมบำรุงเข้าถึงได้ง่าย

พื้นฐาน

ต้องติดตั้งมอเตอร์บนฐานที่มั่นคงและได้ระดับเพื่อป้องกันการสั่นสะเทือนและรับประกันการทำงานที่มั่นคง ฐานรากควรได้รับการออกแบบให้รองรับน้ำหนักของมอเตอร์และอุปกรณ์ที่เกี่ยวข้อง เช่น ข้อต่อและสายพาน สำหรับมอเตอร์ขนาด 500kW โดยทั่วไปแนะนำให้ใช้ฐานรากที่คอนกรีต ฐานรากควรมีความหนาอย่างน้อย 12 นิ้ว และควรได้รับการเสริมความแข็งแรงอย่างเหมาะสมเพื่อทนทานต่อแรงไดนามิกที่เกิดจากมอเตอร์

การจัดหาไฟฟ้า

มอเตอร์ขนาด 500kW ต้องใช้พลังงานไฟฟ้าจำนวนมาก ก่อนการติดตั้ง จำเป็นต้องตรวจสอบให้แน่ใจว่าไฟฟ้าที่ไซต์งานเพียงพอ มอเตอร์ควรเชื่อมต่อกับวงจรไฟฟ้าเฉพาะที่มีแรงดันไฟฟ้าและความจุกระแสไฟฟ้าที่เหมาะสม แหล่งจ่ายไฟควรได้รับการปกป้องด้วยเบรกเกอร์และฟิวส์ที่เหมาะสมเพื่อป้องกันไฟฟ้าเกินพิกัดและการลัดวงจร แนะนำให้ปรึกษาวิศวกรไฟฟ้าที่มีคุณสมบัติเหมาะสมในการออกแบบและติดตั้งระบบไฟฟ้าให้กับมอเตอร์

การติดตั้งมอเตอร์

เมื่อเตรียมไซต์งานแล้ว ขั้นตอนต่อไปคือการติดตั้งมอเตอร์ สิ่งนี้เกี่ยวข้องกับขั้นตอนต่อไปนี้:

การจัดตำแหน่ง

การจัดตำแหน่งมอเตอร์อย่างเหมาะสมกับอุปกรณ์ขับเคลื่อนถือเป็นสิ่งสำคัญอย่างยิ่งต่อการทำงานที่มีประสิทธิภาพ และป้องกันการสึกหรอก่อนวัยอันควร การวางแนวที่ไม่ตรงอาจทำให้เกิดการสั่นสะเทือน เสียง และสร้างความเสียหายให้กับมอเตอร์และอุปกรณ์ขับเคลื่อนได้ เพื่อให้แน่ใจว่าการจัดตำแหน่งที่เหมาะสม จึงมักใช้เครื่องมือจัดตำแหน่งด้วยเลเซอร์ เครื่องมือเหล่านี้สามารถวัดการวางแนวของมอเตอร์และอุปกรณ์ขับเคลื่อนได้อย่างแม่นยำ และให้ข้อเสนอแนะแบบเรียลไทม์แก่ผู้ติดตั้ง

การติดตั้งข้อต่อ

โดยทั่วไปมอเตอร์จะเชื่อมต่อกับอุปกรณ์ขับเคลื่อนโดยใช้คัปปลิ้ง มีข้อต่อหลายประเภทให้เลือกใช้ รวมถึงข้อต่อแบบยืดหยุ่นและข้อต่อแบบแข็ง การเลือกระบบจับยึดขึ้นอยู่กับการใช้งานเฉพาะและความต้องการของมอเตอร์และอุปกรณ์ขับเคลื่อน เมื่อติดตั้งข้อต่อ สิ่งสำคัญคือต้องปฏิบัติตามคำแนะนำของผู้ผลิตอย่างระมัดระวังเพื่อให้แน่ใจว่ามีการติดตั้งและการจัดแนวที่เหมาะสม

การติดตั้งสายพาน (ถ้ามี)

ในการใช้งานบางประเภท มอเตอร์อาจเชื่อมต่อกับอุปกรณ์ขับเคลื่อนโดยใช้สายพาน เมื่อติดตั้งสายพาน สิ่งสำคัญคือต้องแน่ใจว่าสายพานมีความตึงอย่างเหมาะสม การดึงแรงมากเกินไปอาจทำให้สายพานและแบริ่งมอเตอร์สึกหรอมากเกินไป ในขณะที่แรงตึงน้อยเกินไปอาจทำให้สายพานลื่นไถล ส่งผลให้ประสิทธิภาพและการส่งกำลังลดลง

การติดตั้งระบบทำความเย็น

มอเตอร์ขนาด 500kW สร้างความร้อนในปริมาณมากระหว่างการทำงาน และจำเป็นต้องมีระบบระบายความร้อนที่มีประสิทธิภาพเพื่อป้องกันความร้อนสูงเกินไป มีระบบระบายความร้อนหลายประเภทสำหรับมอเตอร์ รวมถึงการระบายความร้อนด้วยอากาศ ระบายความร้อนด้วยน้ำ และการระบายความร้อนด้วยน้ำมัน

ระบายความร้อนด้วยอากาศ

การระบายความร้อนด้วยอากาศเป็นวิธีการระบายความร้อนของมอเตอร์ที่ง่ายและแพร่หลายที่สุด ในระบบระบายความร้อนด้วยอากาศ มอเตอร์จะติดตั้งพัดลมที่เป่าลมเหนือพื้นผิวมอเตอร์เพื่อกระจายความร้อน เมื่อติดตั้งมอเตอร์ระบายความร้อนด้วยอากาศ สิ่งสำคัญคือต้องแน่ใจว่าช่องอากาศเข้าและช่องระบายอากาศไม่ถูกปิดกั้นเพื่อให้อากาศไหลเวียนได้อย่างเหมาะสม

ระบายความร้อนด้วยน้ำ

การระบายความร้อนด้วยน้ำเป็นวิธีการระบายความร้อนที่มีประสิทธิภาพมากขึ้นสำหรับมอเตอร์ โดยเฉพาะอย่างยิ่งในการใช้งานที่มีกำลังสูง ในระบบระบายความร้อนด้วยน้ำ น้ำจะไหลเวียนผ่านแจ็คเก็ตทำความเย็นรอบๆ มอเตอร์เพื่อดูดซับความร้อน เมื่อติดตั้งมอเตอร์ระบายความร้อนด้วยน้ำ สิ่งสำคัญคือต้องแน่ใจว่าน้ำประปาสะอาดและปราศจากสิ่งสกปรก เพื่อป้องกันการอุดตันของระบบทำความเย็น อัตราการไหลของน้ำและอุณหภูมิควรได้รับการตรวจสอบและควบคุมเพื่อให้มั่นใจถึงประสิทธิภาพการทำความเย็นที่เหมาะสมที่สุด

ออยล์คูลลิ่ง

การระบายความร้อนด้วยน้ำมันเป็นอีกวิธีหนึ่งในการระบายความร้อนสำหรับมอเตอร์ โดยเฉพาะอย่างยิ่งในการใช้งานที่คาดว่าจะมีอุณหภูมิสูง ในระบบระบายความร้อนด้วยน้ำมัน น้ำมันจะไหลเวียนผ่านมอเตอร์เพื่อดูดซับความร้อน เมื่อติดตั้งมอเตอร์ระบายความร้อนด้วยน้ำมัน สิ่งสำคัญคือต้องแน่ใจว่าระดับน้ำมันยังคงอยู่ในระดับที่เหมาะสม และเปลี่ยนน้ำมันเป็นประจำเพื่อป้องกันการปนเปื้อนและการเสื่อมสภาพ

การติดตั้งระบบควบคุม

โดยทั่วไปมอเตอร์ขนาด 500kW จะถูกควบคุมโดยระบบควบคุมที่ช่วยให้สามารถสตาร์ท หยุด และควบคุมความเร็วของมอเตอร์ได้ ระบบควบคุมอาจรวมถึงมอเตอร์สตาร์ท ไดรฟ์ความถี่แปรผัน (VFD) และแผงควบคุม

การติดตั้งมอเตอร์สตาร์ท

สตาร์ทมอเตอร์มีหน้าที่ในการสตาร์ทและหยุดมอเตอร์ มีมอเตอร์สตาร์ทหลายประเภทให้เลือก รวมถึงไดเร็กออนไลน์ (DOL) สตาร์ตเตอร์ สตาร์เดลต้าสตาร์ท และซอฟต์สตาร์ท การเลือกสตาร์ทมอเตอร์ขึ้นอยู่กับการใช้งานเฉพาะและข้อกำหนดของมอเตอร์ เมื่อติดตั้งมอเตอร์สตาร์ท สิ่งสำคัญคือต้องแน่ใจว่ามีขนาดและพิกัดที่เหมาะสมสำหรับมอเตอร์

การติดตั้งไดรฟ์ความถี่ตัวแปร (VFD)

VFD เป็นอุปกรณ์ที่ช่วยให้สามารถควบคุมความเร็วและแรงบิดของมอเตอร์ได้อย่างแม่นยำ เมื่อติดตั้ง VFD สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่าได้ติดตั้งและกำหนดค่าอย่างเหมาะสม ควรติดตั้ง VFD ในพื้นที่ที่มีการระบายอากาศดีเพื่อป้องกันความร้อนสูงเกินไป และควรเชื่อมต่อกับมอเตอร์และแหล่งจ่ายไฟโดยใช้สายเคเบิลและขั้วต่อที่เหมาะสม

การติดตั้งแผงควบคุม

แผงควบคุมเป็นส่วนต่อประสานระหว่างผู้ปฏิบัติงานกับระบบควบคุมมอเตอร์ โดยทั่วไปจะประกอบด้วยสวิตช์ ปุ่ม และไฟแสดงสถานะสำหรับควบคุมและตรวจสอบมอเตอร์ เมื่อติดตั้งแผงควบคุม สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่าเข้าถึงได้ง่ายและมีป้ายกำกับและจัดระเบียบสายไฟอย่างเหมาะสม

ข้อควรพิจารณาด้านความปลอดภัย

ความปลอดภัยเป็นสิ่งสำคัญที่สุดเมื่อติดตั้งมอเตอร์ขนาด 500kW ควรคำนึงถึงข้อควรพิจารณาด้านความปลอดภัยต่อไปนี้:

ความปลอดภัยทางไฟฟ้า

ตามที่กล่าวไว้ข้างต้น แหล่งจ่ายไฟสำหรับมอเตอร์ควรได้รับการติดตั้งและป้องกันอย่างเหมาะสมเพื่อป้องกันอันตรายจากไฟฟ้า การเชื่อมต่อไฟฟ้าทั้งหมดควรทำโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม และควรต่อสายดินมอเตอร์เพื่อป้องกันไฟฟ้าช็อต

ความปลอดภัยทางกล

มอเตอร์และอุปกรณ์ที่เกี่ยวข้องควรได้รับการปกป้องเพื่อป้องกันการสัมผัสกับชิ้นส่วนที่เคลื่อนไหวโดยไม่ตั้งใจ ควรติดตั้งตัวป้องกันรอบๆ พัดลม ข้อต่อ และสายพานของมอเตอร์ เพื่อป้องกันการบาดเจ็บต่อบุคลากร

ความปลอดภัยจากอัคคีภัย

ควรติดตั้งมอเตอร์ในบริเวณที่ทนไฟ และติดตั้งระบบดับเพลิงที่เหมาะสมในกรณีเกิดเพลิงไหม้ ระบบไฟฟ้าควรได้รับการออกแบบเพื่อป้องกันไฟไหม้จากไฟฟ้าด้วย

การว่าจ้างและการทดสอบ

เมื่อติดตั้งมอเตอร์แล้ว สิ่งสำคัญคือต้องทดสอบการใช้งานและทดสอบมอเตอร์เพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง การทดสอบการทำงานเกี่ยวข้องกับการตรวจสอบการติดตั้ง การเดินสายไฟ และระบบควบคุมเพื่อให้แน่ใจว่าทุกอย่างเป็นไปตามระเบียบ การทดสอบเกี่ยวข้องกับการเดินมอเตอร์ด้วยความเร็วและโหลดที่แตกต่างกันเพื่อตรวจสอบประสิทธิภาพและระบุปัญหาที่อาจเกิดขึ้น

ในระหว่างการทดสอบเดินเครื่องและการทดสอบ ควรตรวจสอบพารามิเตอร์ต่อไปนี้:

• อุณหภูมิ: ควรตรวจสอบอุณหภูมิของมอเตอร์เพื่อให้แน่ใจว่าไม่เกินขีดจำกัดที่แนะนำของผู้ผลิต
• การสั่นสะเทือน: ควรตรวจสอบการสั่นสะเทือนของมอเตอร์เพื่อให้แน่ใจว่าอยู่ภายในขีดจำกัดที่ยอมรับได้ การสั่นสะเทือนที่มากเกินไปอาจบ่งบอกถึงการวางแนวที่ไม่ตรงหรือปัญหาอื่นๆ
• กระแสและแรงดัน: ควรตรวจสอบกระแสและแรงดันไฟฟ้าของมอเตอร์เพื่อให้แน่ใจว่าอยู่ภายในช่วงที่กำหนด

โดยสรุป การติดตั้งมอเตอร์ขนาด 500kW ต้องมีการวางแผนอย่างรอบคอบ เทคนิคการติดตั้งที่เหมาะสม และการปฏิบัติตามกฎระเบียบด้านความปลอดภัยอย่างเข้มงวด เมื่อปฏิบัติตามข้อกำหนดการติดตั้งที่ระบุไว้ในบล็อกโพสต์นี้ คุณจะมั่นใจได้ว่ามอเตอร์ขนาด 500kW ของคุณทำงานได้อย่างมีประสิทธิภาพ เชื่อถือได้ และปลอดภัย

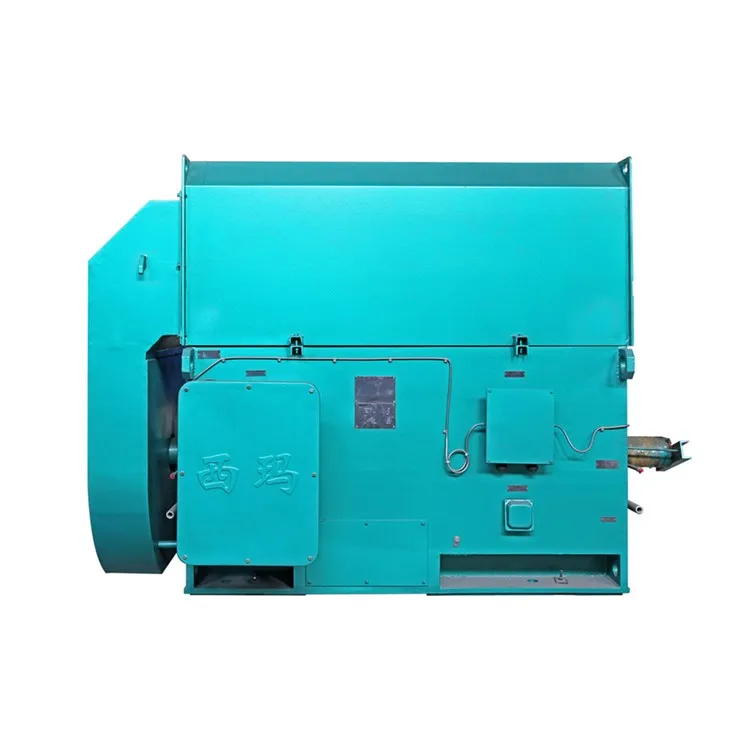

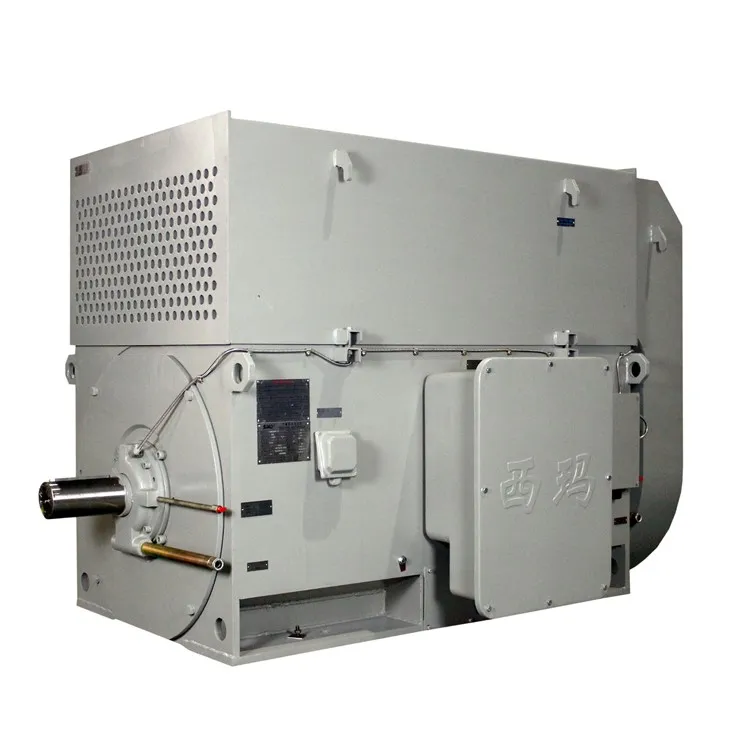

หากคุณอยู่ในตลาดมอเตอร์ขนาด 500kW หรือมีคำถามใดๆ เกี่ยวกับการติดตั้งมอเตอร์ โปรดติดต่อเรา เราคือซัพพลายเออร์ชั้นนำที่มีคุณภาพสูงมอเตอร์อะซิงโครนัสอุตสาหกรรม,มอเตอร์หมุนต่อเนื่อง, และเครื่องยนต์ 1,000 กิโลวัตต์. ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกมอเตอร์และความต้องการในการติดตั้ง
